5축 가공(대형)

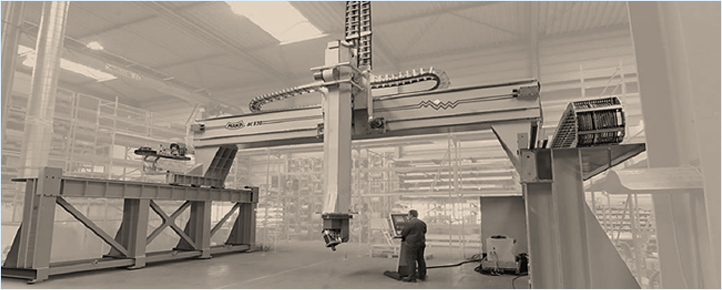

당사의 대형 5축가공기는 전세계적인 유명 자동차 메인커인 독일의 벤츠, BMW, 폭스바겐, 포르쉐 업체 등이 사용하는 독일의 MAKA Systems Gmb사의 BC 570제품을 채택 적용하였습니다.
자동차, 요트, 윈드블레이드 등 대형 몰드 가공과 동시에, 타업체의 오축가공기 보다 매우 우수한 치수 정밀성, 표면조도 등 복잡한 형상에도 효율적인 가공을 가능케 하는 최상의 기기입니다.


5축가공기 사양
항목 기기 전장 기기 속도 정밀도
X축 11미터 60 M/MIN +/-0.02 mm
Y축 8미터 60 M/MIN +/-0.02 mm
Z축 4.25미터 24 M/MIN +/-0.02 mm
A축 196도 10000° /MIN +/-0.03 mm
C축 540도 10000° /MIN +/-0.03 mm


자동 툴 교환기 사양
Automatic Tool Changer (자동 툴 교환기)
- 최대 툴교환 수량 : 51툴
- 수평 체인 타입형
- 고속 툴교환을 위한 로터리 그립퍼 타입
- 최대 툴 장착 (직경), 무작위 : 90mm, 정렬 장착 : 160mm
- 최대 툴 장착 (길이), 평균 : 160mm (스핀들 기준), 최대 250mm
- 툴 교환기의 툴 가능 중량 : 150kg
- 약 10초 내외로 툴 교환 가능 자동 툴 교환기
